RF4159
直接調頻/快速波形產生12GHz小數N分頻頻率合成器
- 概覽
- 文檔及技術資料
- 工具及評估板
- 運用案例
概覽
| 產品型號 | 產品描述 | RF工作頻率 Hz | PFD最高頻率 | 歸一化相位噪底 | 工作電壓 V | 溫度范圍℃ | 封裝 | 典型運用 |
|---|---|---|---|---|---|---|---|---|
| RF4159 | 小數N分頻頻率合成器 | 3G~12G | 100MHz | -213.6dBc/Hz | 2.7~ 3.45 | -40~125 | QFN 24PIN | FMCW雷達 |
品中心/RF4159/圖1-19155749133.png)
品中心/RF4159/圖2-19160314345.png)
RF4159
RF4159是一款由數字鑒頻鑒相器、精密電荷泵和可編程參考分頻器等模塊組成的最高工作頻率可達12GHz的頻率合成器。
產品同時具有整數分頻和小數分頻功能，采用3.3V電源供電。同時還可以實現FSK和PSK調制。
可根據需要產生多種類型的調頻連續波，如鋸齒波、三角波、拋物線波等。同時還可以實現FSK和PSK調制。
所有內部寄存器均可通過三線串行接口進行手動配置。
主要運用
FMCW雷達
文檔及技術資料
下載規格書
工具及評估板
產品優勢與特點
◆ RF工作頻率：3G~12GHz
◆ PFD最高頻率可達100MHz
◆ 歸一化相位噪底：-213.6dBc/Hz
◆ 2.7V至3.45V單電源供電
◆ 可編程電荷泵電流
◆ 2種不同掃描速率的調頻連續波斜波
◆ 具有斜坡延遲、中斷等功能
◆ 調制產生鋸齒波、三角波、梯形波和拋物線波形
◆ 具備FSK和PSK功能
◆ 數字鎖定檢測，三線串行接口
◆ ESD性能：2KV HBM、1KV CDM
功能框圖
運用案例
典型運用
◆ 航空航天和防務雷達

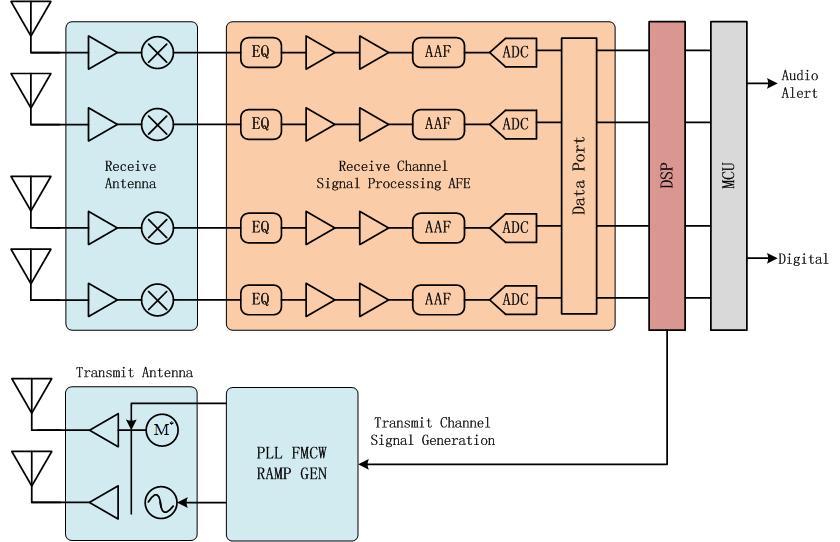

◆ 運用框圖（Block Diagram）
◆ 運用場景
